》非標流量計最大工作壓力和最高工作溫度均高于原有相同通徑的LZB/LZJ系列非標流量計產品
》分普通型（測量一般無腐蝕流體）和耐腐型（測量的腐蝕性流體）兩種
》產品體積小、結構輕巧，外形美觀，維修方便、安全可靠，安裝簡單
》G10、20、30型螺紋可轉動，與現場管道法蘭孔吻合

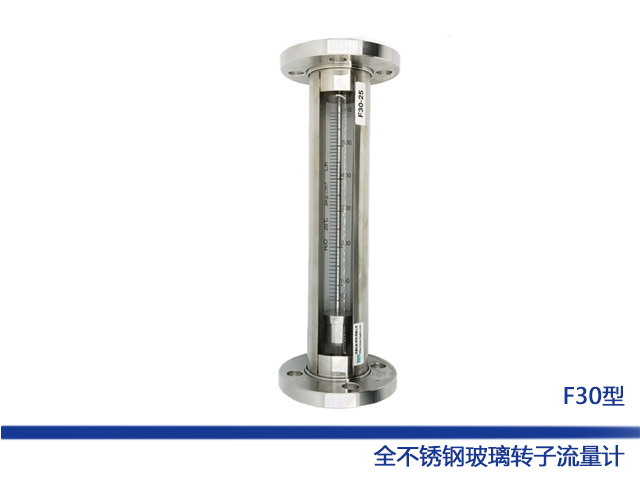

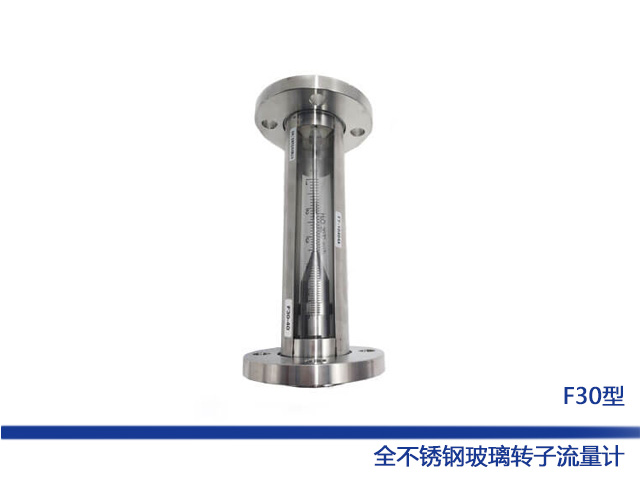

》G/R/F10、20、30型非標流量計可替代引進成套設備上的玻轉儀表
| 通徑 | 窗口尺寸 | G10 | 管螺紋 | R10 | F10 | ||||||
| a×b | L | C | L | C | D | L | C | D | E | ||
| DN15 | 26×230 | 375 | 52 | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 |
| *G3/8″ | |||||||||||
| *NPT1/2 | |||||||||||
| G1″ | |||||||||||
| DN25 | 32×230 | 375 | 75 | *G3/4″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 |
| *NPT1 | |||||||||||
| G11/2″ | |||||||||||
| DN40 | 40×230 | 375 | 92 | G11/2″ | 450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 |
| *NPT11/2 | |||||||||||
| G2″ | |||||||||||
| DN50 | 50×230 | 375 | 116 | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ1 | |
| 通徑 | G20 | 管螺紋 | R20 | F20 | ||||||
| L | D | L | D | C | L | D | C | E | ||
| DN15 | 375 | 58 | G1/2″ | 400 | Φ58 | Φ17 | 425 | Φ95 | Φ65 | 4-Φ14 |
| *G3/8″ | ||||||||||
| *NPT1/2 | ||||||||||
| G1″ | ||||||||||
| DN25 | 375 | 74 | *G3/4″ | 450 | Φ74 | Φ27 | 425 | Φ115 | Φ85 | 4-Φ14 |
| *NPT1 | ||||||||||
| G11/2″ | ||||||||||
| DN40 | 375 | 92 | G11/2″ | 450 | Φ92 | Φ44 | 425 | Φ145 | Φ110 | 4-Φ18 |
| *NPT11/2 | ||||||||||
| G2″ | ||||||||||
| DN50 | 375 | 112 | 450 | Φ112 | Φ54 | 425 | Φ160 | Φ125 | 4-Φ18 | |
| 通徑 | 窗口尺寸 | G30 | 管螺紋 | R30 | F30 | ||||||
| a×b | L | C | L | C | D | L | C | D | E | ||
| DN15 | 28×230 | 375 | 52 | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 |
| *G3/8″ | |||||||||||
| *NPT1/2 | |||||||||||
| G1″ | |||||||||||
| DN25 | 32×230 | 375 | 75 | *G3/4″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 |
| *NPT1 | |||||||||||
| G11/2″ | |||||||||||
| DN40 | 45×230 | 375 | 92 | G11/2″ | 450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 |
| *NPT11/2 | |||||||||||
| G2″ | |||||||||||
| DN50 | 55×230 | 375 | 116 | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ1 | |
型號規格 選型報價請撥打 156 0158 5576
通徑DN （mm） | 普通型 | 防腐型 | 測量范圍 | |||||
| 水(20℃）L/h | 空氣 (20℃/101325pa）m3/h | 壓損 | 壓力（MPa) | 溫度(℃） | 準確度等級Φ | |||
| 15 | G10/20/30-15 R10/20/30-15 F10/20/30-15 | G10/20/30-15F R10/20/30-15F F10/20/30-15F | 10～100 16～160 25～250 40～400 63～630 | 0.12～1.2 0.2～2 0.3～3 0.5～5 0.8~8 1.2～12 2～20 | 1000 1100 1200 1700 2000 2500 3000 | ≤1.0 | -20～ 120 | 2.5 |
| 25 | G10/20/30-25 R10/20/30-25 F10/20/30-25 | G10/20/30-25F R10/20/30-25F F10/20/30-25F | 63～630 100～1000 160～1600 250～2500 | 2～20 3～30 5～50 6～60 | 2800 4000 5000 6000 | |||
| 40 | G10/20/30-40 R10/20/30-40 F10/20/30-40 | G10/20/30-40F R10/20/30-40F F10/20/30-40F | 160～1600 250～2500 400～4000 | 5～50 8～80 12～120 | 3400 4000 5000 | ≤0.9 | ||
| 50 | G10/20/30-50 R10/20/30-50 F10/20/30-50 | G10/20/30-50F R10/20/30-50F F10/20/30-50F | 400～4000 630～6300 （1～10）m3/h | 12～120 20～200 30～300 | 4800 6500 8500 | ≤0.7 | ||
注：1、進入流量計流體的壓力，液體至少是壓損的兩倍，氣體必須超過5倍壓損。
2、需準確度等級1.5級，請在訂單上注明。
3、耐腐型四氟浮子最大流量比普通型低一流量等級。
4、耐腐型襯四氟僅為F10和F30系列，型號為：F10-（）FO,F30-（）FO
各部件材質
| 部件名稱 | 型號 | |||||
| G10-（ ） | G10 -（ ）F | R10 - （ ） | R10 - （ ） F | F10 - （ ） | F10 - （ ）F | |
| G0-（ ） | G20 - （ ）F | R20 - （ ） | R20 - （ ） F | F20 - （ ）F | ||
| G30 - （ ）F | R30 - （ ） F | F30 - （ ）F | ||||
| 浮子 | 1Cr18Ni9Ti不銹鋼 | 1Cr18Ni9Ti不銹鋼 | 1Cr18Ni9Ti不銹鋼 | |||
| 上、下止檔 | 尼龍 | 氟塑料 | 尼龍 | 氟塑料 | 尼龍 | 氟塑料 |
| 密封件 | 丁橡膠 | 氟橡膠 | 丁橡膠 | 氟橡膠 | 丁橡膠 | 氟橡膠 |
| 管螺紋接頭 | 碳鋼（鍍鋅） | 1Cr18Ni9Ti不銹鋼 | - | - | - | - |
| 接頭座 | 鋁 | 1Cr18Ni9Ti不銹鋼 | - | - | - | - |
| 軟管接頭 | - | - | 鋁 | 1Cr18Ni9Ti不銹鋼 | - | - |
| 法蘭接頭 | - | - | - | - | 鋁 | 1Cr18Ni9Ti不銹鋼 |
注：需選用其它特殊材質，請另外說明
