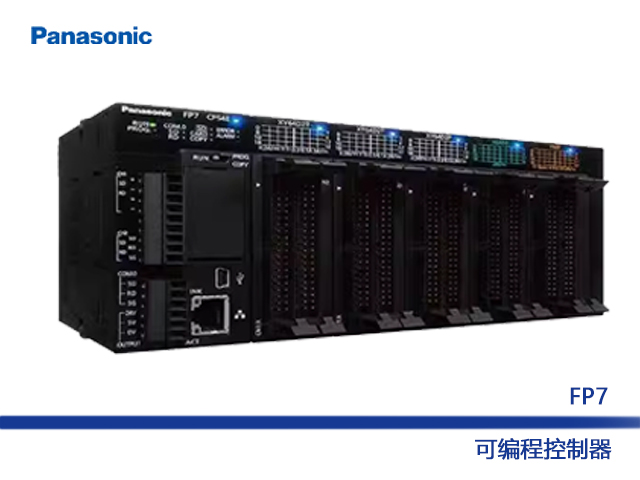

產品功能
支持工業用EtherNet通信協議
采用插件方式， 削減單元的面積和成本。
通過支持各種協議，可在現有設備上設置FP7，以進行信息的收集。
最多可與220臺設備進行通信
簡單、復數同時記錄
共享數據容量，解決容量不夠的問題。 無需置換為昂貴的上位機型
FTP服務器功能(支持SSL/TLS)
FTP(S)客戶端功能(支持SSL/TLS)
HTTP(S)客戶端功能(支持SSL/TLS)
Web服務器功能
看得到的2種網站內容
利用郵件查看現場的信息
規格
| 項目 | AFP7CPS4RE | |||||
|---|---|---|---|---|---|---|
| 內存 容量 | 內存選擇模式 (注1) | 1 | 2 | 3（出廠時） | 4 | 5 |
| 程序(步) (注2) | 234,000 | 221,500 | 196,000 | 144,500 | 51,500 | |
| 數據寄存器(W) (注2) | 65,536 | 131,072 | 262,144 | 524,288 | 999,424 | |
| 最大PB數 | 468 | 443 | 392 | 289 | 103 | |
| 項目 | AFP7CPS4RE／AFP7CPS3RE／AFP7CPS3R／AFP7CPS2R |
|---|---|
| 程序方式 | 繼電器符號 |
| 控制方式 | 循環運算 |
| 程序內存 | 內置FLASH ROM(無需后備電池) |
| 運算處理速度 | 基本指令最小11ns(AFP7CPS2R為14ns)/步～ |
| 外部輸入(X)/輸出(Y) | 8,192點(注4)／8,192點(注4) |
| 內部繼電器(R) | 32,768點 |
| 系統繼電器(SR) | 顯示各種繼電器內部動作的狀態 |
| 鏈接繼電器(L) | 16,384點 |
| 定時器(T) | 4,096點、(10μs、1ms、10ms、100ms、1s 為單 位)×4,294,967,295 范圍內計數 |
| 計數器(C) | 1,024點、1～4,294,967,295 范圍內計數 |
| 鏈接數據寄存器(LD) | 16,384點 |
| 系統數據寄存器(SD) | 顯示各種寄存器內部動作的狀態 |
| 索引寄存器(I0～I(xiàn)E) | 15個長字／帶切換功能 |
| 主控繼電器(MCR) | 無限制 |
| 標號數(LOOP)數 | 各PB最大值為65,535 |
| 微分點數 | 無限制 |
| 步梯級數 | 無限制 |
| 子程序數 | 各PB最大值為65,535 |
| 中斷程序數 | 定時執行一個程序 |
| SD卡功能 | 最大可使用32GB的SDHC※AFP7CPS2R除外 |
| 固定掃描 | 可(0ms～125ms) |
| 日歷/時鐘(注3) | 年(公歷2位)·月·日·時(24小時顯示)·分·秒·星期 |
| 電池壽命 | 3.3年以上((25℃)(完全無通電時的值) ※AFP7CPS2R除外 |
| PLC鏈接功能 (串聯通信／MEWNET-W0) | 最多16臺、鏈接繼電器1,024點、鏈接寄存器128字 (不能執行數據傳輸、遠程編程) (可對鏈接區域分配的前半部分和后半部分進行切換) |
| (注1)： | 出廠時，AFP7CPS4RE選擇模3，AFP7CPS3RE／AFP7CPS3R／AFP7CPS2R選擇模式1。 |
|---|---|
| (注2)： | 可備份的DT最多達到262,144字。 |
| (注3)： | 日歷精度0℃:月差95秒以下、在25℃:月差15秒以下、在55℃:月差130秒以下。 |
| (注4)： | 實際上，可用作I/O的點數受到硬件方面的限制。不實際用作I/O的情況下，可用作內 部繼電器。 |
